礦用皮帶輸送機是指在煤礦及礦井下使用的一種皮帶輸送機，是比較傳統的一種帶式輸送機。具有輸送量大，輸送距離長，輸送能力強，運輸平穩的特點。礦用皮帶輸送機在輸送過程中因為使用環境惡劣，所以需要各種應急保護措施，避免環境造成設備故障。以下是錦塵公司生產的礦用皮帶輸送機的保護裝置。
(1)礦用皮帶輸送機溫度保護.
帶式輸送機滾筒與皮帶摩擦使其溫度超限時,緊貼滾筒安裝的檢測裝置(發射機)發出超溫信號,接收機收到信號后,經3s 延時,使執行部分動作,切斷電動機供電,輸送機自動停轉,起到溫度保護作用.
(2)礦用皮帶輸送機速度保護.
若輸送機發生故障,如電動機燒毀、機械傳動部分損壞、皮帶或鏈子拉斷、皮帶打滑等,安裝在輸送機被動機件上的事故傳感器SG中的磁控開關不能閉合或不能按正常速度閉合這時控制系統將按反時限特性經一定延時后,速度保護電路起作用,使執行部分動作,切斷電動機供電,以避免事故擴大
(3)礦用皮帶輸送機機頭下煤位保護.如某臺輸送機發生事故不能運轉或煤矸石阻塞或因煤倉已滿而停車等原因使機頭下堆煤,則相應位置的煤位傳感器DL與煤接觸,煤位保護電路立即動作,使后一臺輸送機立即停車.這時工作面繼續出煤,后邊的輸送機機尾將逐臺依次發生堆煤,并使相應的后一臺停車,直至自動地使轉載機停止運行.
(4)礦用皮帶輸送機跑偏保護.
若帶式輸送機在運行過程中發生了跑偏現象,則偏離正常運行軌道的皮帶邊沿把安裝在輸送機旁邊的跑偏傳感桿撥倒并立即發出報警信號.報警信號維持時間的長短可根據需要在3-30s范圍內預先調定.報警期間如能及時采取措施解除跑偏,則輸送機可繼續正常運行.
(5)礦用皮帶輸送機煤倉煤位保護.煤倉中設高低兩個煤位電極,煤倉由于無空車不能放煤時,煤位將逐步升高,當煤位上升到高位電極時,煤位保護動作,從首臺皮帶輸送機開始,各臺輸送機因機尾堆煤依次停車
(6)礦用皮帶輸送機煙霧保護.
當巷道中因皮帶摩擦等原因造成煙霧發生時,懸掛在巷道內的煙霧傳感器起作用發出報警聲,并經3s延時后,保護電路作用,切斷電動機供電,起到煙霧保護作用.
(7)礦用皮帶輸送機急停閉鎖.
在控制箱正面右下角設有急停閉鎖開關,利用該開關的左右旋轉,可對本臺或前臺輸送機實行急停閉鎖
(8)礦用皮帶輸送機中途任意點停車保護.
如在沿輸送機的任一點需要停車,則要將相應位置的開關撥到中停位置,膠帶輸送機將立即停車.需要再開時,首先將開關復位,再按下信號開關發信號即可.

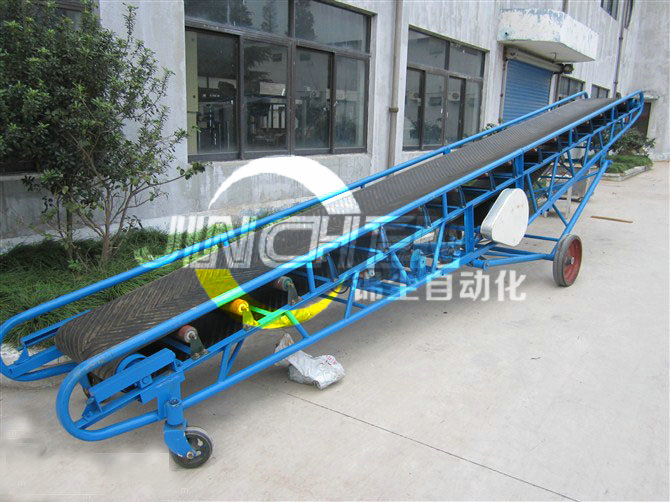

爬坡槽型皮帶輸送機
礦用皮帶輸送機因為其結構形式，皮帶成U形，所以也叫做U型皮帶輸送機或槽型皮帶輸送機。是專門用來針對礦業輸送的。
